  • 如何用 MES 建构可视化智慧工厂 - 鸿云MES应用解析(上)

    • 作者: 超级管理员
    • 时间:2022-12-16 17:27:52

    在智慧制造基础应用平台建构过程中,虚拟工厂的建模(Modeling)是最基础的核心应用,工厂建模目的是为了将工厂生产所需的生产资源,例如:生产机台、工作站(工序)、生产流程、产品等信息,结合权限管理有效的建构在像鸿云MES( Manufacturing Execution System;制造执行系统)这样的 MES 系统上。而 鸿云MES 这套制造执行系统定义厂内生产资源设定是「工厂规划的信息中心」,举凡生产区域划分、机台建置管理、批号属性设定、产品、工作站及流程的控制、系统使用者新增与安全性的控管,都包含在功能内。可说是一套能提供最佳弹性,且方便建构符合自身虚拟工厂建模需求的 MES 系统,能有效的提升生产信息化整体效益。


    而如何活用 鸿云MES 可视化管理界面的轻松拖拉方式,依循工作站的建立、流程的建立、产品的设定等,建模所需设定作业来建构虚拟工厂呢?以下将逐一说明工厂建模之规划。


    条形码化建立

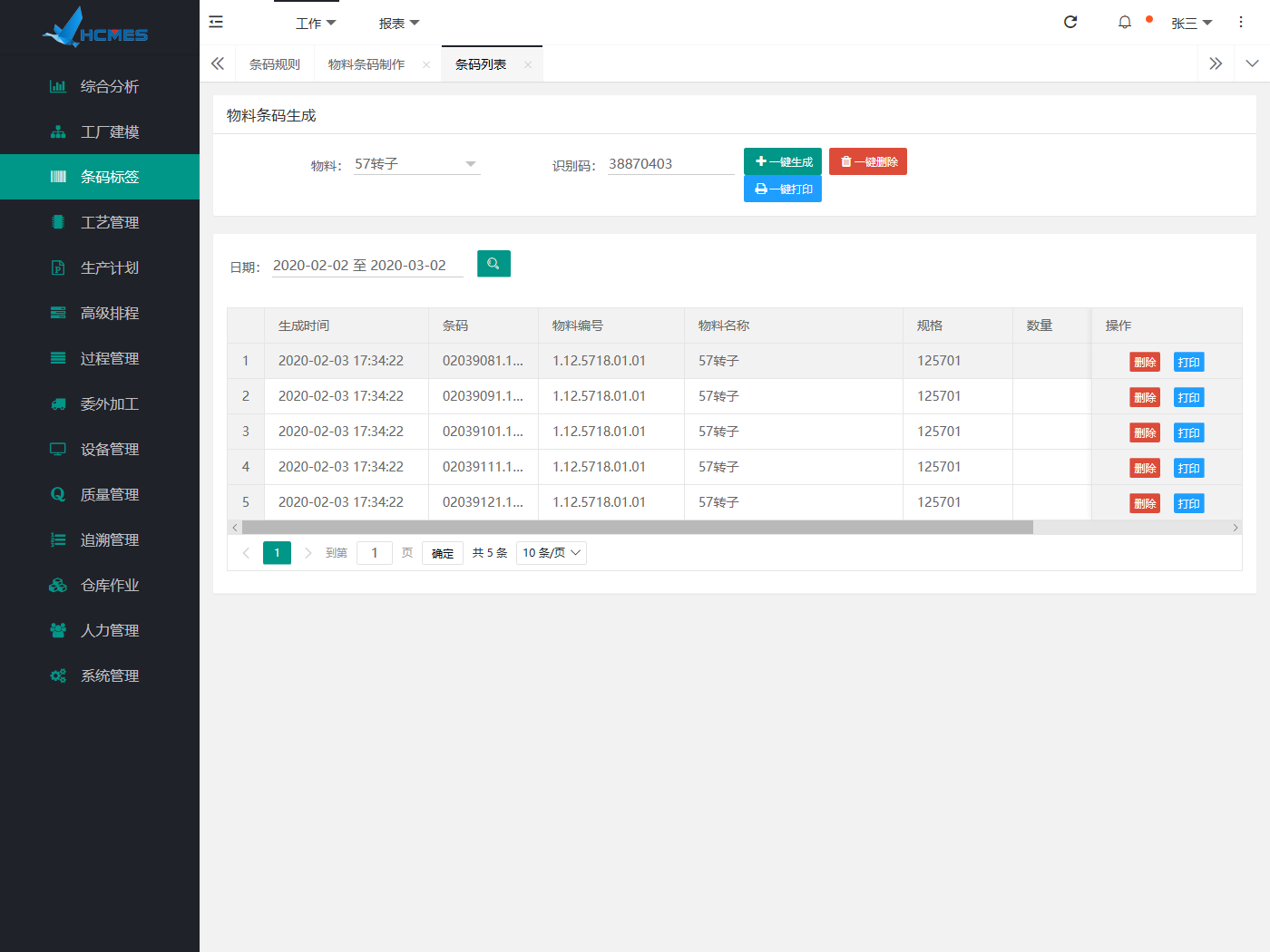

    为使现场作业可快速进行资料收集,减少手动输入资料的时间,通常会将现场资料输入过程中所需输入的信息设计成条形码,以利人员输入,以下是相关条形码清单:

    · 物料条形码:于原物料(例如:铜线、铅线、铜片… 等)外包装贴附管理标签,标签上除了包含物料料号、批号等信息,仍建议保留品名、料号等文字说明,便于目视管理。


    · 设备条形码:在设备外贴附条形码,以减少人员手写缮打纪录之时间,提升工作效率;设备条形码也可制作总表列于中控管理室,节省人员走动至设备旁,用条形码枪刷入条形码的时间。


    · 生产批号条形码:批号条形码于现场人员在接收到生产指令(工单)后,于工务单位领取相关料号条形码,开工时,再将该批号条形码与生产目标部品结合,并贴附于生产部品或挂板上。


    · 使用者条形码:为纪录各项作业之操作人员所对应负责的工序,为人员设计工号条形码,并贴附于各人员的员工识别证上,便于作业时刷入个人信息;若有群组报工需求,可制作人员条形码清单,于上工前由现场管理者一并刷入条形码纪录。


    机台设定及管理

    机台是工厂物件的一种,也是基本的生产加工器具,因此在工厂建模时,首先必须将目前工厂内的生产机台依据机台的基本资料、机台型态、机台群组等信息完整建立。

    (1) 机台基本资料建立

    建立每一部机台的基本明细资料,如:名称、容量、批次量、说明等等,提供查询功能的便利性。各属性定义不但使系统资料更符合使用者的需要,也提供操作上的便利性,可依需求弹性输入。

    (2) 机台型态建立

    设定使用者定义工厂中所有可能使用到的机台型态,使用者可以自行规划分类方式,如用区域、机台厂商、机台功能等分类来分,在定义机台基本资料之前,必须先规划好所有的机台型态种类。

    (3) 机台群组建立

    因应管理上的需求,或是报表查询等使用,建立完成后可提供使用者在管理层面、区域性及厂商等方面,针对使用者的需求来定义机台群组。

    (4) 机台状态设定及颜色管理

    机台在生产的过程中,会有状态的变化,鸿云MES 系统对于机台每种可能的状态进行定义,但目前并未提供针对状态变化的流程进行控管的功能。由于状态变化流程是由生产逻辑来控制,依据内部文化不同而产生不同的控管方式。因此 鸿云MES 系统也为使用者保留使用弹性,可依照内部生产需要,自行定义机台状态的名称。

    · 系统提供 INITIAL 作为机台基本的状态,也为系统保留值,不允许变更内容亦不允许删除。系统同时预设的状态有 RUNIDLEDOWNINITIALPMWaitPM 等状态供选择。


    · 在生产过程中,系统藉由机台状态来检查,机台资源是否可用。因此要求每一个机台必须定义"在此状态机台是否可用",可以让未来客制化生产资源控管时,查询此机台在此状态,是否可使用并进行生产动作。

    (5) 机台监控

    设定完成机台之状态及颜色等设定后,鸿云MES 系统会随着生产中的机台实际状态变化并做显示。使用者可随时点选监控中之机台查询相关讯息,包含:机台历史资料查询、查询机台状态变化、容量变化、生产批号等明细资料。若是无透过机联网整合,亦可经由现场作业人员输入作业规则,及时将机台生产信息回报予系统。

    工作站(工序设定)

    工作站是设定厂内生产流程之基本单位,也是生产资源规划中重要的基础。所以必须将厂内的所有生产工作站(工序)完整建立于系统中。

    工作站(工序)设定部分,系统将设定工作站是否使用机台、物料、工程资料、载具、配件等作业控制,事先设定于工作站的作业管理上,后续在制定生产流程时并自动带入流程之中,流程运行到该工作站时,会依据排定的规则执行。

    看完上述的解说是否已对如何活用 鸿云MES 可视化管理界面执行虚拟工厂建模作业有更进一步的了解了呢?下期将为您带来更深入完整建模作业说明与剖析,千万不要错过!
